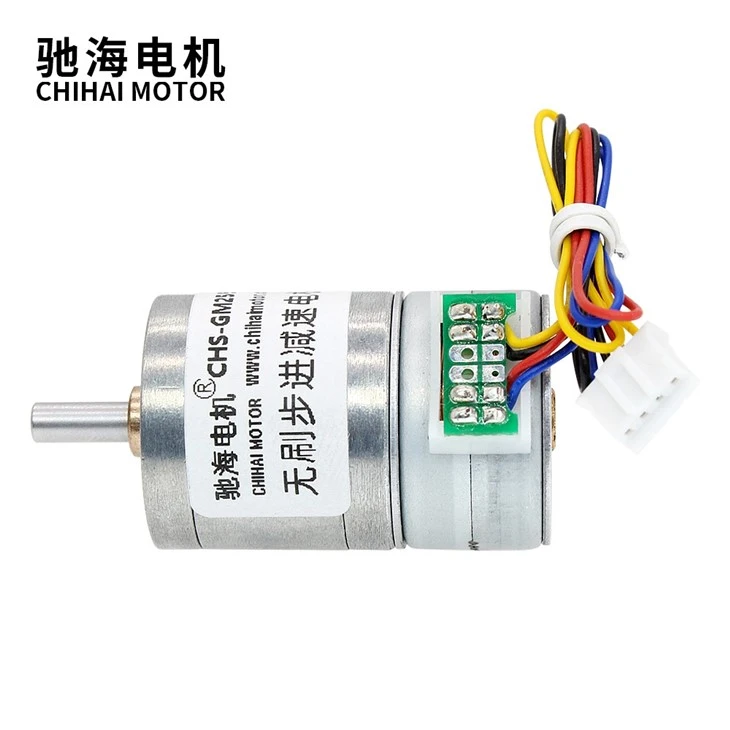

2-fāzes 4-vadu bezsuku pakāpju motors
Produkta apraksts
| Produkta veids | Chs-gm25by 2-fāzes 4-vadu bezsuku pakāpju motors |
| Izmērs | Φ25 mm (atšķirīga palēninājuma attiecība) |
| Vārpstas garums | 12mm D 8mm |
| Vārpsta Dianeter | Φ4mm, D biezums 3,5mm |
| spriegums | DC 12V |
| Svars | Apmēram 75 g |
Bezsuku pakāpju motors ir sava veida augstas efektivitātes un stabils motors, kas ir piemērots daudziem gadījumiem, jo tam nav nepieciešams ierosinājums, lai realizētu soļu kustību.
Salīdzinot ar tradicionālo suku pakāpju motoru, bezsuku pakāpju motors ir stabilāks, izturīgāks un mazāk trokšņa un vibrācijas, kas zināmā mērā var uzlabot efektivitāti.
Transmisijas veiktspējai bezsuku pakāpju motoram ir arī augsta vadības precizitāte un jutība, kas var precīzāk kontrolēt soļu pozīciju un soļu ātrumu. Praktiskajos lietojumos motors parasti izmanto divfāžu četru vadu piedziņu, lai panāktu vienmērīgāku un precīzāku soļu vadību.

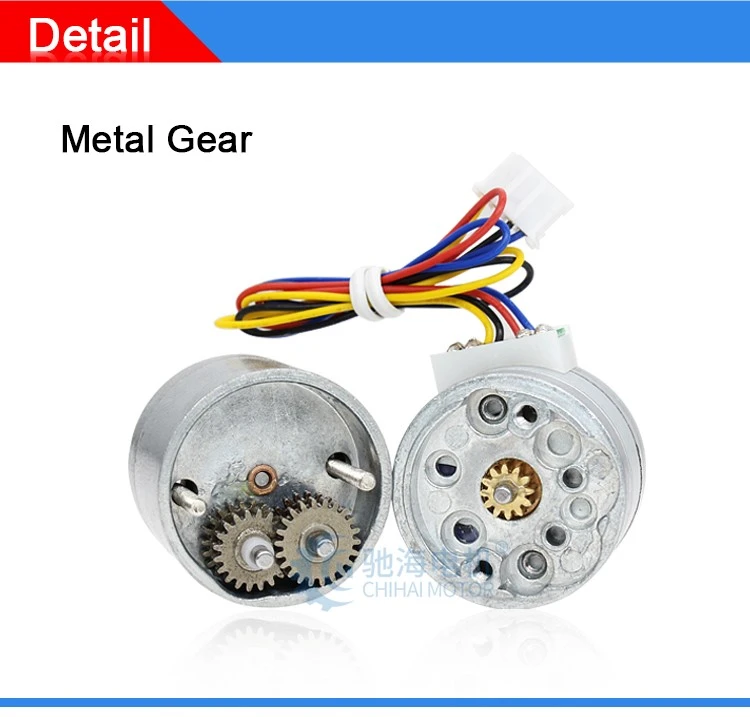

Detalizēti attēli

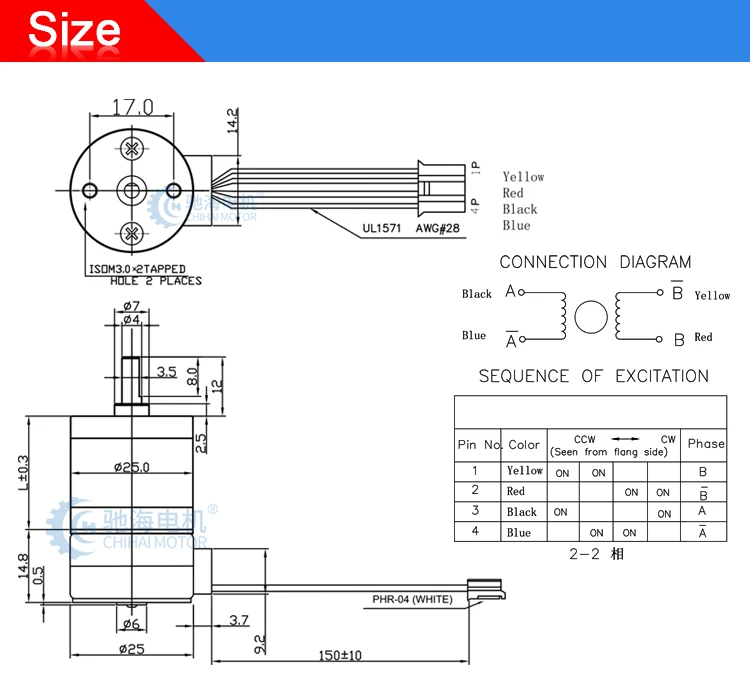

Ievadiet soļu motora parametrus
| Modelis | CHS-25BY-M2510 |
| NOMINĒJUMS SPRIEGUMS | 12 V līdzstrāva (DRIVER IC:l6219) | STRĀVĒJUMS KĀ FĀZĒ | 300mA / FĀZE |
| SPOLES IZTURĪBA | 10±7% omi / FĀZE | FĀŽU SKAITS | 2 FĀZES |
| SOĻA LEĶIS | 15 grādi / STEP | IZDALĪŠANAS METODE | 2 FĀZES UZRADE |
| BRAUKŠANAS REŽĪMS | BIPOLĀRAIS DRIVE | SPOLES INDUKTANCE | 7,5 mH/FĀZE |
| IZVELKSMES GRIEZES MOMENTS |
VAIRĀK PAR 60 gf-cm AT 100 pps |
TURĒŠANAS GRIEZES MOMENTS |
VAIRĀK PAR 75 gf-cm AT 0 pp |
| MAKSIMĀLAIS REAKCIJAS FREKVENTS | VAIRĀK KĀ 1300 lpp | MAKSIMĀLĀ SĀKŠANAS FREKVENCIJA | VAIRĀK KĀ 800 lpp |
| IZOLĀCIJAS KLASE | E KLASE SPOLĒM | IZOLĀCIJAS STIPRĪBA | 100 V AC PAR VIENU SEKUNDI |
| IZOLĀCIJAS IZTURĪBA | 100MΩ DC 500V | DARBĪBAS TEMPERATŪRA | -10 - +55 grāds |
Palēninājuma motora izejas parametri
| Modelis: CHS-GM25BY bezsuku pakāpju motors |
| Spriegums: DC 12V |
| Samazināšanas koeficients | SOĻA LEĶIS (STEP) |
Ātrums bez slodzes 700 PPS (apgr./min.) |
Noturēšanas griezes moments (kg.cm) |
Izvilkšanas griezes moments (kg.cm) |
| 1:4.4 | 3.40 | 397.7 | Lielāks vai vienāds ar 0.3 | Lielāks vai vienāds ar 0.25 |
| 1:9.3 | 1.61 | 188.2 | Lielāks vai vienāds ar 0.6 | Lielāks vai vienāds ar 0.50 |
| 1:15 | 1.0 | 116.7 | Lielāks vai vienāds ar 1.0 | Lielāks vai vienāds ar 0.8 |
| 1:20 | 0.75 | 87.5 | Lielāks par vai vienāds ar 1.3 | Lielāks vai vienāds ar 1.0 |
| 1:34 | 0.44 | 51.5 | Lielāks vai vienāds ar 2.0 | Lielāks vai vienāds ar 1,8 |
| 1:44.9 | 0.33 | 38.98 | Lielāks vai vienāds ar 3.{1}} | Lielāks vai vienāds ar 2,50 |
| 1:57 | 0.26 | 30.7 | Lielāks vai vienāds ar 3,5 | Lielāks vai vienāds ar 3.{1}} |
| 1:74.8 | 0.2 | 23.4 | Lielāks vai vienāds ar 5.0 | Lielāks vai vienāds ar 4.0 |
| 1:98.8 | 0.15 | 17.7 | Lielāks vai vienāds ar 6,5 | Lielāks vai vienāds ar 5,5 |
| 1:125 | 0.12 | 14 | Lielāks vai vienāds ar 8.0 | Lielāks vai vienāds ar 7.0 |
| 1:165 | 0.09 | 10.6 | nedrīkst pārsniegt 9.0kg.cm | nedrīkst pārsniegt 9.0kg.cm |
| 1:217 | 0.069 | 8.1 | ||
| 1:362 | 0.041 | 4.8 | ||
| 1:478 | 0.031 | 3.7 |
Produkts un displejs
Iepakošana un piegāde
IEPAKOJUMS:
Standarta eksporta kartona iepakojums.
PIEGĀDES LAIKS:
3-20 dienas pēc pasūtījuma apstiprināšanas, detalizēts piegādes datums ir jānosaka atbilstoši
ražošanas sezona un pasūtījuma daudzums.
UZMANĪBU:
Ja nepieciešami īpaši muitošanas dokumenti, lūdzu, iepriekš sazinieties ar mums, lai saņemtu apstiprinājumu.
