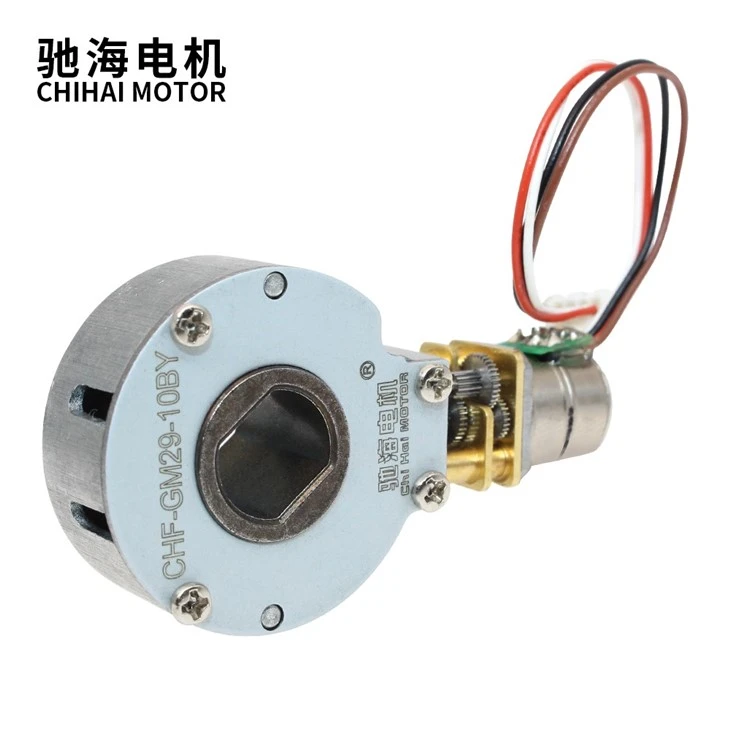

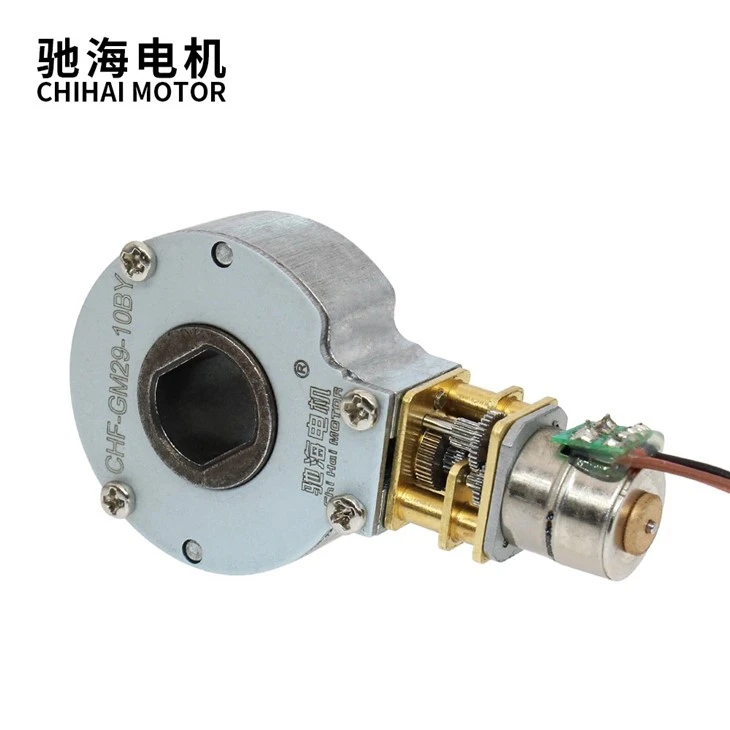

Dc Brushless Stepper sekundārā mainīga ātruma motora 2-fāzes 4-vads
Produkta apraksts
| Produkta veids |
CHS-GM29-10BY dc bezsuku sekundārais stepper mainīga ātruma motors |
| Fizelāžas garums | 51 mm |
| Fizelāžas biezums | 11,65 mm |
| Svars | Apmēram 43 g |

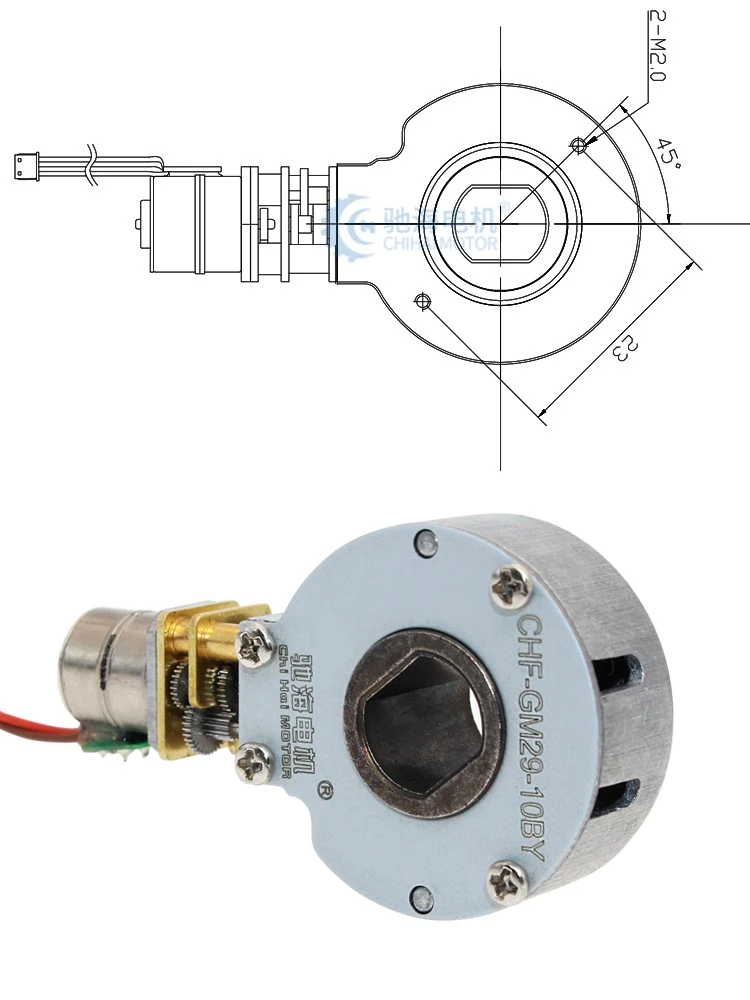

| Ārējā ass | Doba heteroseksuālas saites ass (sīkāku informāciju skatiet attēlā) |
| Lietojumprogrammas |
Mājas un biroja automatizācija Miniatūra platforma un kameru sistēma Medicīnas instrumenti un pozicionēšanas instrumenti Inteliģenta slēdzene un inteliģenta apgaismojuma sistēma |

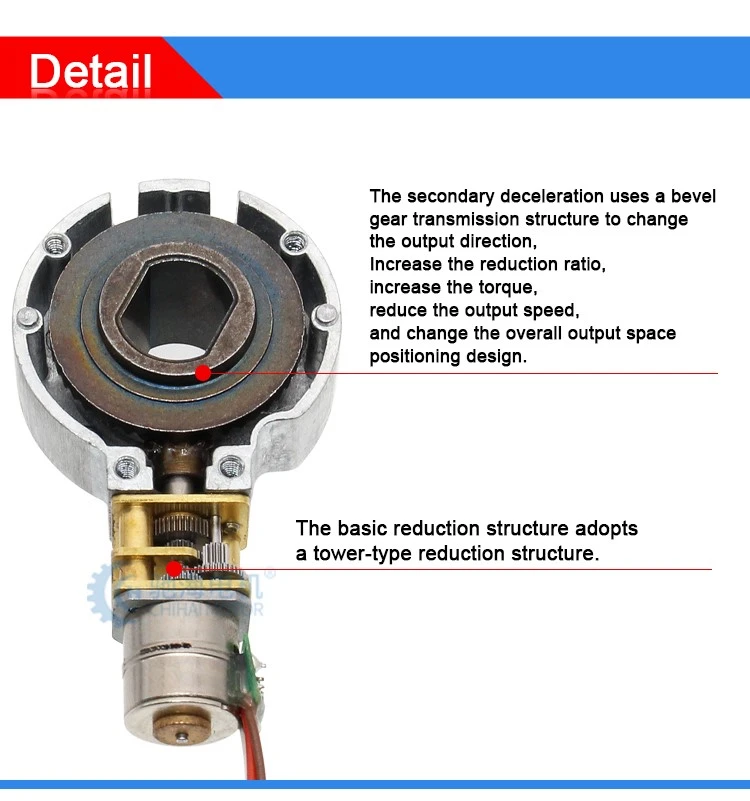

Sekundārais palēninājums izmanto konisko zobratu transmisijas struktūru, lai mainītu
izejas virzienu, palieliniet samazināšanas pakāpi, palieliniet griezes momentu,
samaziniet izvades ātrumu un mainiet kopējo izvades vietu
pozicionēšanas dizains.
Pamata samazināšanas struktūra izmanto torņa tipa samazināšanas struktūru.

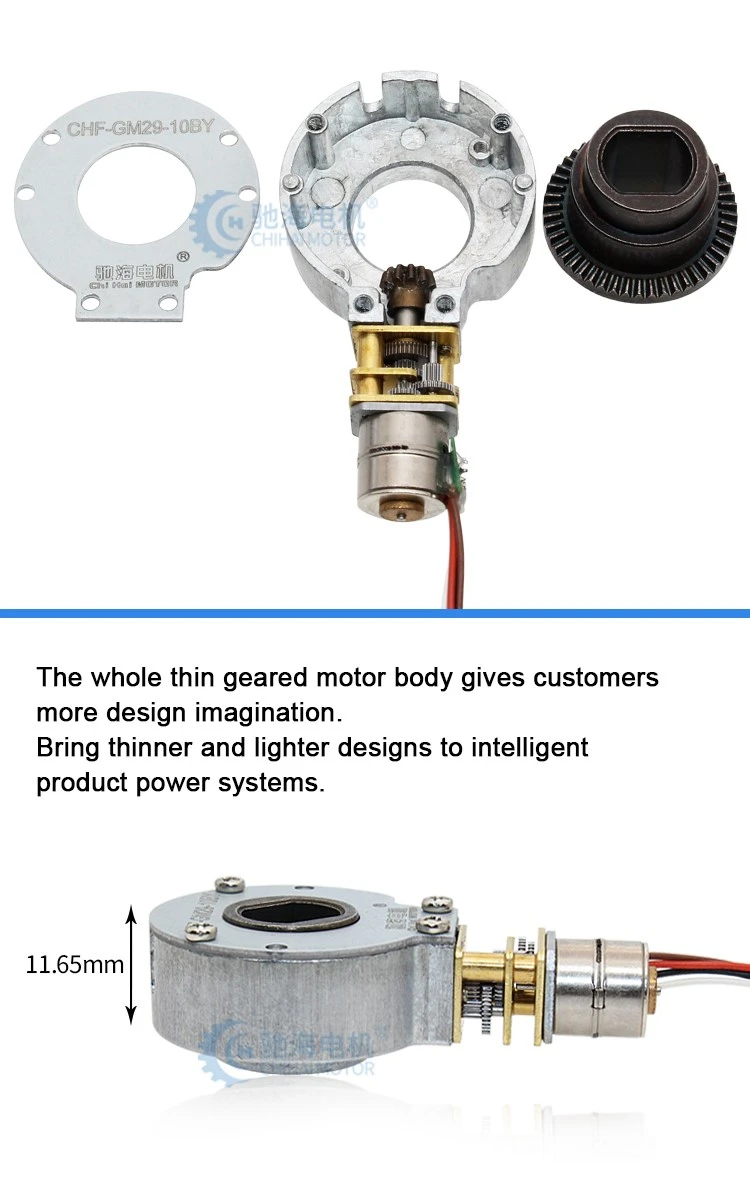

Visa plānais motora korpuss sniedz klientiem lielāku dizaina iztēli.
Ieviesiet viedās produktu barošanas sistēmas plānākus un vieglākus dizainus.
Detalizēti attēli
Ievadiet soļu motora parametrus
| MODELIS | CHS-10BY-M1055 |
| NOMINĒJUMS SPRIEGUMS | 5 V līdzstrāva (DRIVER IC:l6219) | STRĀVĒJUMS KĀ FĀZĒ | 128mA / FĀZE |
| SPOLES IZTURĪBA | 39±7% omi / FĀZE | FĀZU SKAITS | 2 FĀZES |
| SOĻA LEĶIS | 18 grādi / STEP | IZDALĪŠANAS METODE | 2 FĀZES UZRADE |
| BRAUKŠANAS REŽĪMS | BIPOLĀRAIS DRIVE | SPOLES INDUKTANCE | 14,3 mH/FĀZE |
| IZVELKSMES GRIEZES MOMENTS | VAIRĀK PAR 3,5 gf-cm AT 500 pps |
TURĒŠANAS GRIEZES MOMENTS | VAIRĀK PAR 13 gf-cm AT 0 pps |
| MAKSIMĀLAIS REAKCIJAS FREKVENTS | VAIRĀK KĀ 1200 lpp | MAKSIMĀLĀ SĀKŠANAS FREKVENCIJA | VAIRĀK KĀ 900 lpp |
| IZOLĀCIJAS KLASE | E KLASE SPOLĒM | IZOLĀCIJAS STIPRĪBA | 100 V maiņstrāva UZ VIENU SEKUNDI |
| IZOLĀCIJAS IZTURĪBA | 50MΩ DC 500V | DARBĪBAS TEMPERATŪRA | -0 - +55 grāds |
| Model:CHF-GM29-10BY dc brushless stepper secondary variable speed motor |
| Spriegums: DC 5V |
| Samazināšanas koeficients | SOĻA LEĶIS (SOLIS) |
Ātrums bez slodzes 1000 PPS (apgr./min.) |
Noturēšanas griezes moments (kg.cm) |
Izvilkšanas griezes moments (kg.cm) |
| 1:5.58×4 | 0.80645 | 134 | Lielāks vai vienāds ar 0.15 | Lielāks vai vienāds ar 0.06 |
| 1:9.68×4 | 0.46488 | 77.5 | Lielāks vai vienāds ar 0.35 | Lielāks vai vienāds ar 0.12 |
| 1:20.50×4 | 0.21951 | 36.6 | Lielāks vai vienāds ar 0.7 | Lielāks vai vienāds ar 0.23 |
| 1:29.12×4 | 0.15453 | 25.8 | Lielāks vai vienāds ar 0.9 | Lielāks vai vienāds ar 0.38 |
| 1:49.99×4 | 0.09002 | 15 | Lielāks vai vienāds ar 1,7 | Lielāks vai vienāds ar 0.65 |
| 1:99.00×4 | 0.04545 | 7.6 | Lielāks vai vienāds ar 3,5 | Lielāks vai vienāds ar 1.2 |
| 1:151.55×4 | 0.02969 | 4.95 | Nedrīkst pārsniegt 4.{1}}kg.cm | Lielāks vai vienāds ar 1,9 |
| 1:210.59×4 | 0.02137 | 3.56 | Lielāks vai vienāds ar 2,6 | |
| 1:297.92×4 | 0.0151 | 2.51 | Lielāks vai vienāds ar 3,8 | |
| 1:379.17×4 | 0.01187 | 1.98 | Lielāks vai vienāds ar 4,5 |
Iepakošana un piegāde
IEPAKOJUMS:
Standarta eksporta kartona iepakojums.
PIEGĀDES LAIKS:
3-20 dienas pēc pasūtījuma apstiprināšanas, detalizēts piegādes datums ir jānosaka atbilstoši
ražošanas sezona un pasūtījuma daudzums.
UZMANĪBU:
Ja nepieciešami īpaši muitošanas dokumenti, lūdzu, iepriekš sazinieties ar mums, lai saņemtu apstiprinājumu.
